Molde de estampagemé uma ferramenta de produção central usada na fabricação automotiva, aeroespacial, de eletrodomésticos, eletrônica, hardware e componentes estruturais. Ele rege a precisão dimensional, a definição da superfície e a repetibilidade dos processos de estampagem de metal. Nos ecossistemas industriais modernos, onde a produção em grandes volumes depende da consistência e da estabilidade do processo, o molde de estampagem torna-se a base sobre a qual são construídas a escalabilidade da produção e a garantia de qualidade.
O objetivo deste artigo é examinar como a precisão do molde de estampagem influencia diretamente a qualidade da conformação, o ciclo de vida da produção e o desempenho da fabricação. Através da análise de especificações técnicas, detalhamento estrutural e avaliação orientada ao processo, este conteúdo fornece uma referência abrangente para especialistas em compras, engenheiros industriais e compradores globais que buscam compreender os mecanismos decisivos por trás do desempenho das ferramentas de estampagem. A discussão é expandida em quatro nós principais para garantir profundidade e clareza estrutural, abrangendo seleção de materiais, configuração mecânica, precisão do processo, considerações diárias de aplicação e principais pontos de verificação de avaliação para fornecimento.

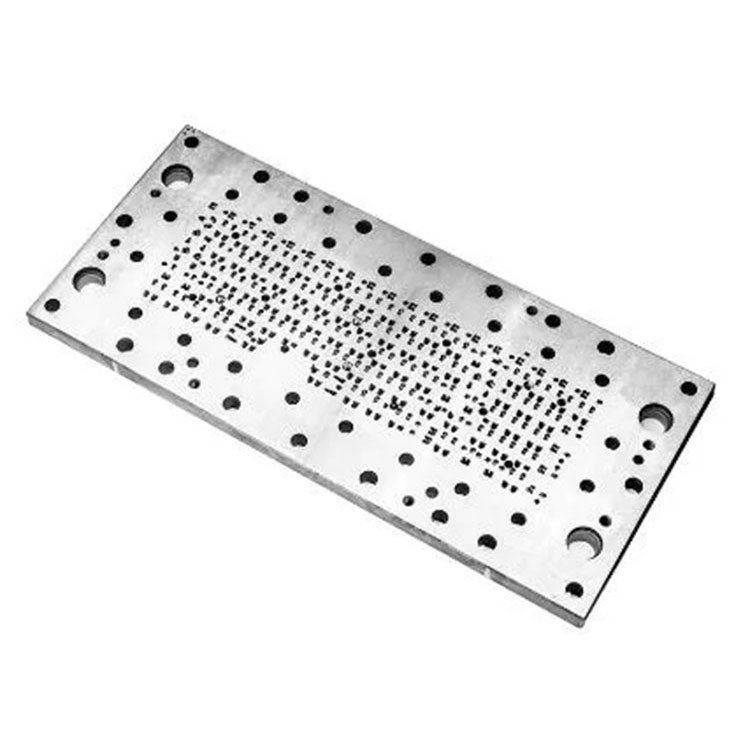

Um molde de estampagem normalmente consiste em placas de matriz, punções, placas decapantes, pilares guia, buchas, molas, placas de apoio e fixadores. A montagem completa funciona como uma estrutura coordenada capaz de transferir força de prensagem para deformação controlada de chapas metálicas. Usinagem de precisão, controle de geometria de cavidade, disciplina de tolerância e configurações específicas de tipo (processo único, progressivo, transferência, composto) determinam a estabilidade de cada ciclo de estampagem.
Abaixo está uma tabela consolidada de referência de parâmetros que representa configurações padrão de moldes de estampagem de nível industrial comumente usadas em ambientes de produção de chapas metálicas:
| Categoria de parâmetro | Faixa de especificações típica |
|---|---|
| Material da matriz | SKD11, DC53, Cr12MoV, Metal Duro, H13 |
| Dureza (após tratamento térmico) | CDH 58–62 |
| Material base do molde | S50C, 45#, Aço A3 |
| Espessura da Placa | 20–80 mm dependendo da seção |
| Tolerância de usinagem | ±0,005–±0,02 mm dependendo do recurso |
| Rugosidade Superficial (Seções Críticas) | Ra 0,2–0,6 μm |
| Precisão do pilar guia/bucha guia | Dentro de 0,005–0,01 mm |
| Vida útil do punção (chapa de aço geral) | 300.000–2.000.000 golpes dependendo do material |
| Liberação de dados | 3–12% da espessura da chapa (depende do material) |
| Opções de tipo de estrutura | Processo Único, Progressivo, Transferência, Composto |
| Espessura de Folha Adequada | 0,2–6,0 mm dependendo da classificação de carga |
Com esses parâmetros definidos, cada seção subsequente explora como a engenharia precisa no molde de estampagem se traduz em produção industrial confiável.
O desempenho do molde de estampagem começa com a base da engenharia: os materiais, os processos térmicos e a arquitetura interna da ferramenta. Os moldes industriais de alta qualidade selecionam aços-liga com resistência ao desgaste, resistência à compressão e estabilidade dimensional. O tratamento térmico calibra a dureza do material para suportar milhões de impactos repetitivos de estampagem sem deformação. Componentes de puncionamento devidamente temperados mantêm a nitidez da aresta por mais tempo, melhoram o comportamento do fluxo do metal e resistem a microlascamento.
A qualidade do tratamento térmico afeta diretamente a vida útil do molde a longo prazo. A distribuição uniforme da dureza na cavidade, no punção e nas superfícies de trabalho evita concentrações de tensão que, de outra forma, causariam fadiga precoce. Retificação, corte de fio e fresamento CNC de alta precisão refinam a geometria da superfície para suportar um comportamento de fricção estável. O assentamento preciso de insertos, placas e estruturas de suporte estabelece uniformidade de carga quando o aríete da prensa aplica força descendente.
Os sistemas de pilares guia determinam a precisão direcional no fechamento do molde. As buchas de alta precisão permitem o movimento vertical controlado, evitando o desalinhamento da matriz que poderia causar rebarbas, desgaste acelerado da ferramenta ou sucata. Molas e cilindros de nitrogênio regulam a força de remoção, ajudando as peças ejetadas a manter a consistência da geometria. As placas de reforço distribuem a energia de impacto por toda a base do molde, apoiando a longevidade estrutural durante a produção contínua em alta velocidade.
Para indústrias onde as tolerâncias permanecem restritas, pequenos desvios na folga da matriz ou no alinhamento do punção podem gerar instabilidade ao longo de milhares de ciclos. Conseqüentemente, o projeto adequado da estrutura garante produção dimensional estável, manutenção reduzida e desempenho de estampagem consistente.
A precisão dimensional é um fator determinante da capacidade do molde de estampagem. O desempenho é determinado pela consistência com que o molde mantém a geometria da cavidade, o alinhamento do punção e a folga da matriz durante os ciclos de produção contínuos. Todo processo de estampagem produz padrões de desgaste acumulados; portanto, o projeto do molde deve antecipar tensões operacionais de longo prazo.
A disciplina de tolerância é fundamental para a conformidade do produto. Variações de apenas alguns mícrons em seções críticas podem alterar o comportamento de conformação, afetando ângulos de curvatura, posições de furos, perfis de flange e planicidade. Durante operações de alta velocidade, as superfícies do aço ferramenta encontram contato friccional com a chapa metálica, tornando a rugosidade da superfície e os caminhos de lubrificação determinantes importantes da estabilidade.
Moldes de estampagem progressiva ampliam essa exigência. Com múltiplas estações dispostas em sequência, cada estágio de formação depende da alimentação precisa das tiras e da progressão precisa das etapas. Se uma estação se desviar da geometria pretendida, o produto final poderá apresentar erros cumulativos. Os moldes de transferência exigem movimento sincronizado das peças, o que significa que a localização do punção e os mecanismos de elevação devem manter caminhos de deslocamento suaves.
A folga da matriz influencia o comportamento de fratura de chapas metálicas durante o cisalhamento. Folga excessiva induz rebarbas e má qualidade da aresta, enquanto folga insuficiente acelera o desgaste do punção. Quando calibrada corretamente, a folga proporciona um corte limpo com carga mínima da ferramenta. O projeto do raio do canto do punção também afeta os níveis de concentração de tensão no molde e na peça.
A precisão governa ainda mais a distribuição de espessura durante processos de estampagem profunda. A pressão equilibrada entre o punção e a matriz evita enrugamento, rasgo ou afinamento. Para operações de conformação que exigem curvatura suave, o acabamento superficial do molde e a consistência do contato determinam a qualidade visual de cada componente de saída.
Nas cadeias globais de fornecimento de manufatura, a repetibilidade define se um molde de estampagem pode sustentar pedidos de alto volume sem variação. A engenharia de moldes de alta precisão torna-se, portanto, indispensável para indústrias que exigem consistência em lotes, linhas de produção e locais de fábrica.
O ciclo de vida de um molde de estampagem é influenciado não apenas pelo seu design, mas também pelas práticas de gestão. A avaliação adequada antes do comissionamento, a manutenção de rotina durante a operação e as substituições estruturadas de componentes de desgaste contribuem para a estabilidade a longo prazo.
Durante a validação de pré-produção, as verificações dimensionais confirmam a precisão da cavidade, a verticalidade do punção, a distribuição da folga da matriz e a suavidade do sistema de guia. A precisão do ajuste entre as placas garante uma distribuição uniforme da pressão sob carga. Os engenheiros realizam testes de estampagem para avaliar as condições de rebarbas, transições de formação, comportamento de liberação de peças e confiabilidade de alimentação de tiras. Se aparecerem anomalias, ajustes finos serão feitos nas superfícies de trabalho, relevos angulares, bordas de punção ou posições piloto.
A manutenção durante os ciclos operacionais inclui lubrificação, inspeção das bordas do punção, intervalos de substituição de molas e aperto dos componentes de fixação. A identificação precoce de sinais de desgaste reduz falhas inesperadas. O monitoramento do alinhamento e da suavidade dos pilares-guia evita desvios angulares que podem comprometer a precisão. As fábricas de hoje geralmente empregam registros de produção para rastrear a contagem de cursos, os ciclos de substituição e as tendências de defeitos.
Componentes de desgaste, como punções, insertos e decapantes, seguem cronogramas de substituição calculados. A reafiação prolonga a vida útil preservando a geometria. Quando a reafiação se torna insuficiente, novas pastilhas restauram a precisão. Tratamentos de superfície como nitretação ou revestimentos PVD reduzem o atrito e fortalecem a resistência ao desgaste, melhorando a estabilidade da estampagem sob condições de alta velocidade ou alta carga.
O planejamento da produção também molda a eficiência do molde. A seleção da estrutura apropriada – processo único, progressivo, transferência ou composto – determina se a velocidade de produção está alinhada com o volume do pedido e a complexidade da peça. A capacidade adequada do molde com a máquina de prensagem garante uma distribuição equilibrada da força e evita sobrecarga.
Moldes bem gerenciados proporcionam longa vida operacional, menores taxas de refugo e conformidade estável em milhares ou milhões de cursos. Para os departamentos de compras, a compreensão do gerenciamento do ciclo de vida fornece uma base para avaliar as capacidades dos fornecedores e projetar a eficiência dos custos operacionais a longo prazo.
As equipes de fabricação dependem de critérios de seleção que alinham as especificações dos moldes com os objetivos de produção. A avaliação de moldes de estampagem requer uma análise das características da chapa metálica, geometria dos componentes, tolerâncias e compatibilidade da máquina de prensagem. Os requisitos de formação de cada peça determinam se um molde progressivo, de transferência ou de processo único é apropriado.
Tipos de moldes mal adaptados prejudicam a produtividade. Por exemplo, componentes de alta complexidade que exigem múltiplos estágios se beneficiam de estruturas progressivas, enquanto peças estruturais grandes podem exigir configurações de transferência. Furos ou cortes simples podem usar estações de processo único para eficiência de custos. Os engenheiros devem avaliar a espessura, a resistência à tração e as características de flexão do metal para determinar as folgas apropriadas e a resistência do punção.
A solução de problemas durante a produção envolve o diagnóstico de problemas de rebarbas, deformação de peças, desvios de retorno elástico do material ou desalinhamento de alimentação. As rebarbas geralmente indicam folga incorreta ou desgaste do punção. A deformação geralmente resulta de distribuição desequilibrada de pressão ou superfícies imprecisas da matriz. O retorno elástico requer ajustes na geometria da formação, nas transições ou nos ângulos de curvatura. Problemas de alimentação resultam de desalinhamento da guia de tira, imprecisão do piloto ou propriedades inconsistentes da bobina do material.
Os engenheiros mantêm a documentação de cada molde, registrando modificações, intervalos de reforma e estatísticas operacionais. Os registros detalhados suportam a rastreabilidade e permitem a otimização a longo prazo. Ao dimensionar a produção, as equipes avaliam a intercambialidade dos moldes para garantir a produção replicada em diferentes fábricas. A padronização de componentes como pilares-guia, molas e parafusos aumenta a previsibilidade durante a substituição de peças.
As auditorias internas examinam a uniformidade da dureza, a estabilidade da fixação estrutural, a consistência da geometria da cavidade e os caminhos de deslocamento das tiras. Essas práticas garantem que os moldes de estampagem permaneçam estáveis mesmo sob operações contínuas de alta velocidade.
Abaixo estão duas perguntas comumente referenciadas na seleção e aplicação de moldes de estampagem:
Q1: Como a folga da matriz é selecionada para diferentes chapas de metal?
A1: A folga da matriz depende da espessura da chapa, da resistência à tração e das características de formação. Materiais mais duros requerem folgas ligeiramente maiores para evitar fadiga do punção, enquanto metais mais macios podem usar folgas mais estreitas para um cisalhamento mais limpo. Os engenheiros normalmente fazem referência a porcentagens de folga que variam de 3 a 12% da espessura da chapa, ajustando com base nos níveis de rebarbas observados, na progressão do desgaste do punção e nas tendências de deformação da borda.
P2: Por que a precisão progressiva do molde afeta as verificações finais das peças?
A2: Os moldes progressivos dependem de uma alimentação escalonada precisa, com cada estação influenciando os estágios de formação subsequentes. Se uma estação se desviar do perfil, o desalinhamento de alimentação ou erros de geometria se acumularão na tira. Isso leva a imprecisões de posição, desvio dimensional ou formação incompleta. A precisão contínua em todas as estações garante que cada etapa complemente a próxima, produzindo peças consistentes em grandes volumes.
A seleção de moldes de estampagem e a solução de problemas exigem, portanto, conhecimento técnico detalhado, consciência estrutural e observação diligente do processo.
A estampagem industrial depende de moldes projetados com precisão, durabilidade e estabilidade operacional. Da seleção de materiais e integridade estrutural à precisão dimensional, gerenciamento do ciclo de vida e solução de problemas de processos, cada elemento da engenharia de moldes contribui para resultados de conformação consistentes. Os fabricantes que buscam confiabilidade em longas tiragens de produção dependem de moldes que mantêm a geometria sob pressão contínua. As equipes de compras se beneficiam da compreensão dos critérios de avaliação que diferenciam os moldes bem projetados dos instáveis.
Para organizações que necessitam de soluções robustas de moldes,LEO Industrial Co., Ltd.oferece experiência em fabricação apoiada por recursos avançados de engenharia e controle rigoroso de processos. Para obter especificações técnicas, solicitar um orçamento ou discutir o desenvolvimento de moldes personalizados,Contate-nospara consulta adicional.
